TN-WOLSH Beam

ティーエヌウォルシュビーム

概要
特長
構成
専用ツール説明
仕様
Q&A

概要

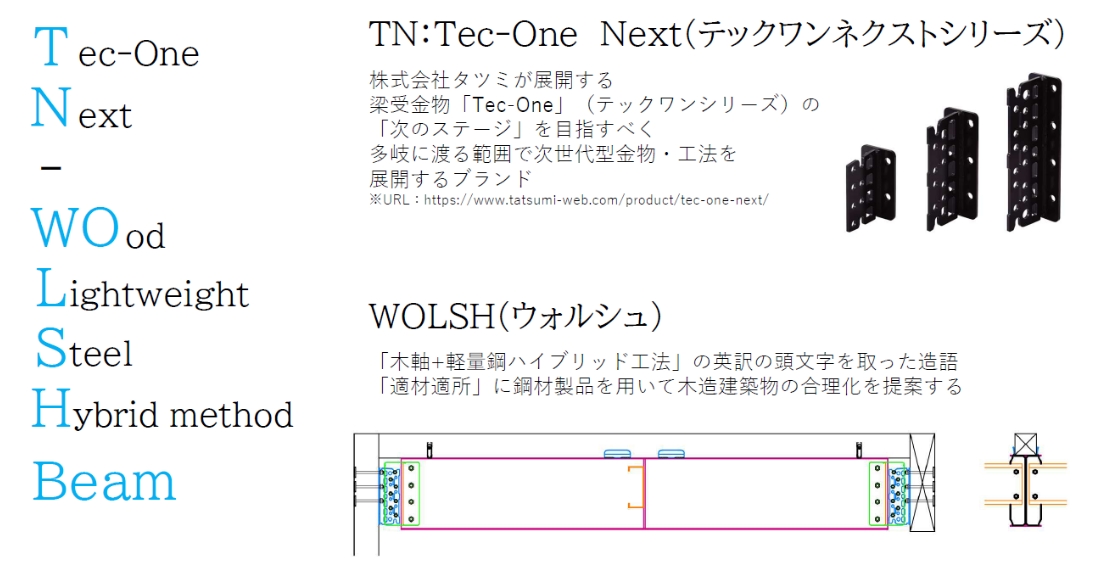

「適材適所」に鋼材製品を用いて木造建築物の合理化を提案します

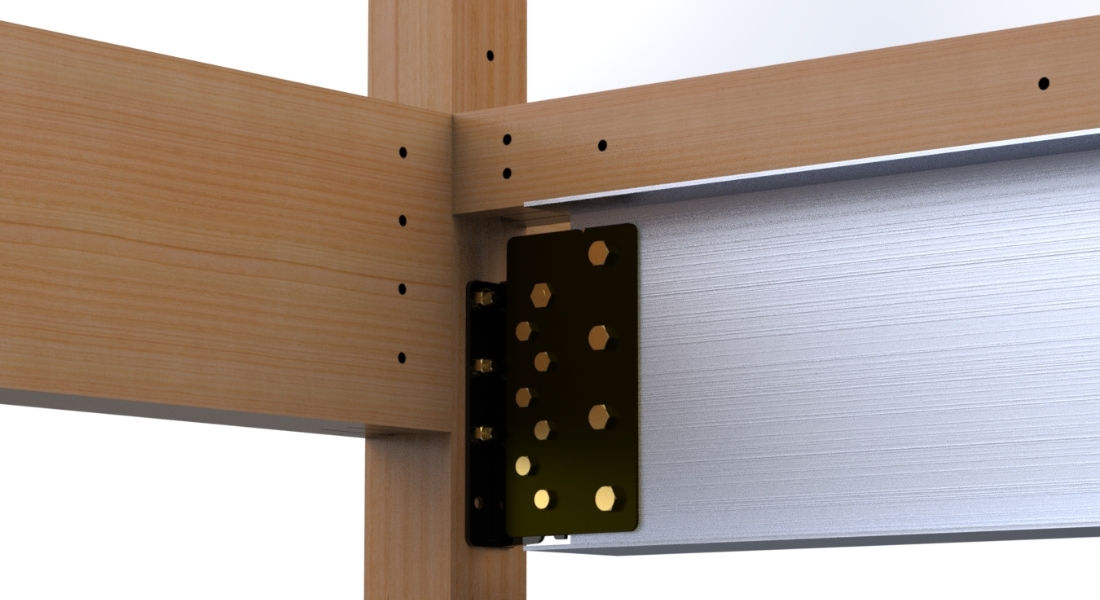

TN-WOLSH Beam（ティーエヌウォルシュビーム）は、木材と軽量H形鋼を既製品の梁受金物を通じて接合する工法で、非住宅木造建築物で無柱の大空間を形成することができます。TN-WOLSH Beamは、構造設計、製造、施工の面で多くの課題を解決し、検討期間の短縮やコストの削減に貢献します。

特徴

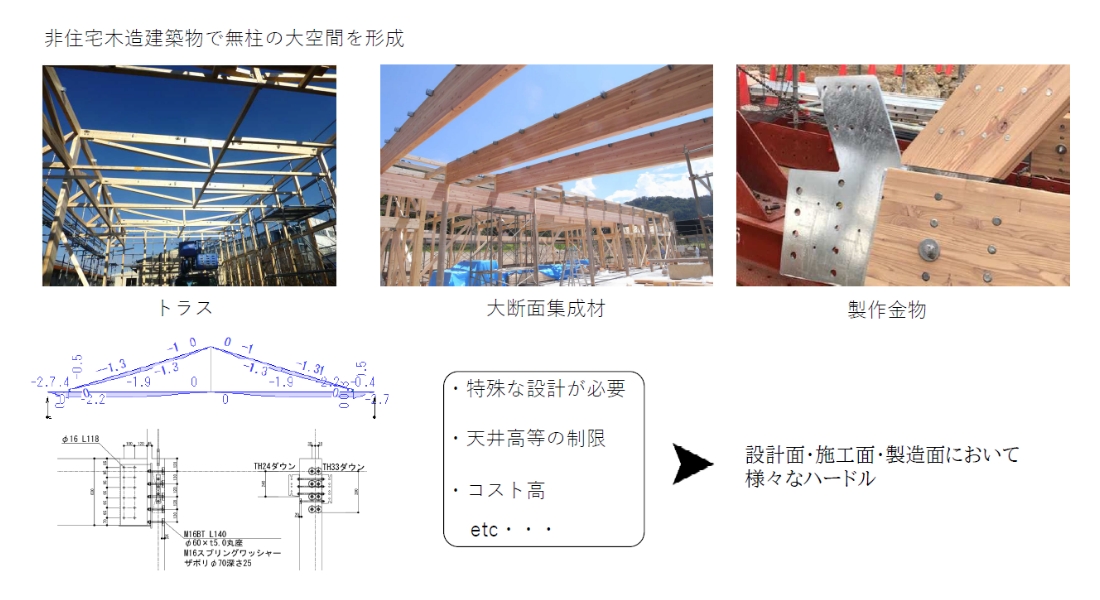

木造建築物で無柱の大空間を形成するにはトラスや大断面集成材、製作金物を使用しますが、設計面・製造面・施工面で課題があります。

大断面集成材

トラス

製作金物

天井高の確保が難しい

特殊な設計が必要

製作図の作図や特殊加工が必要

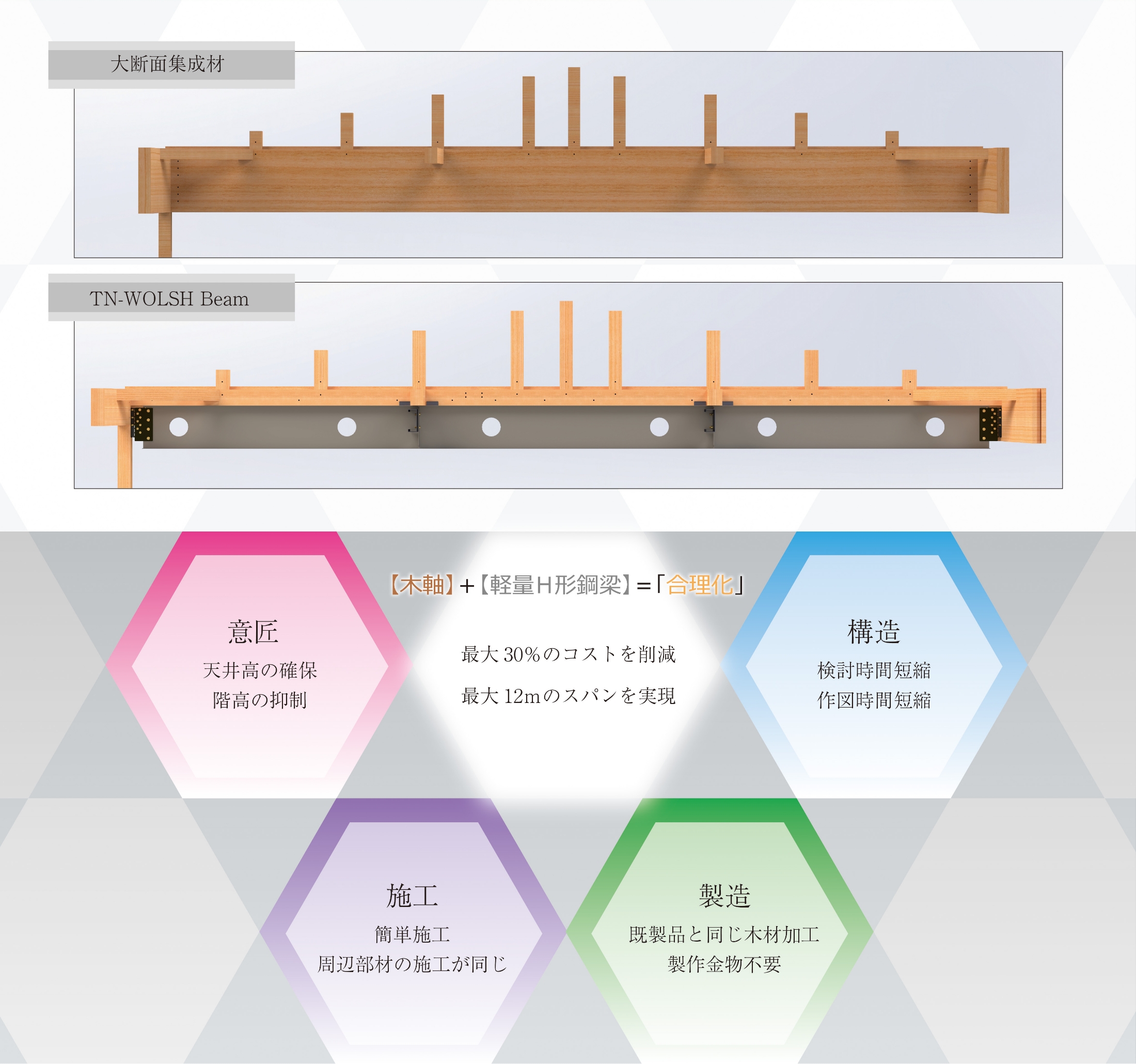

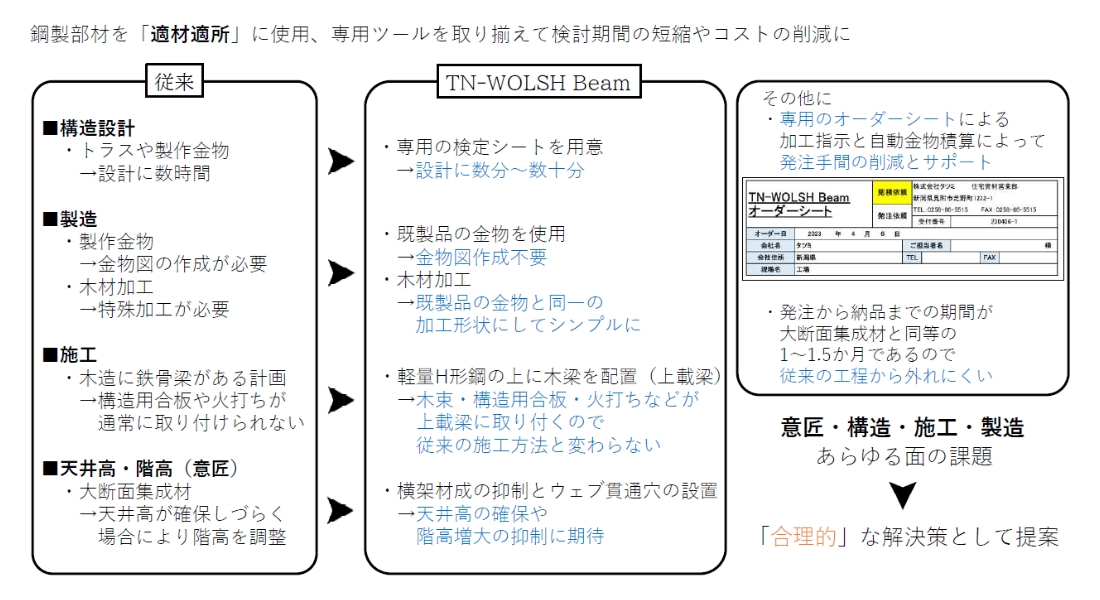

木造建築物の大空間形成の課題を解決

TN-WOLSH Beamは大空間形成の様々な課題を合理化により解決し、大断面集成材やトラスに代わる第3の選択肢として使用できる工法です。

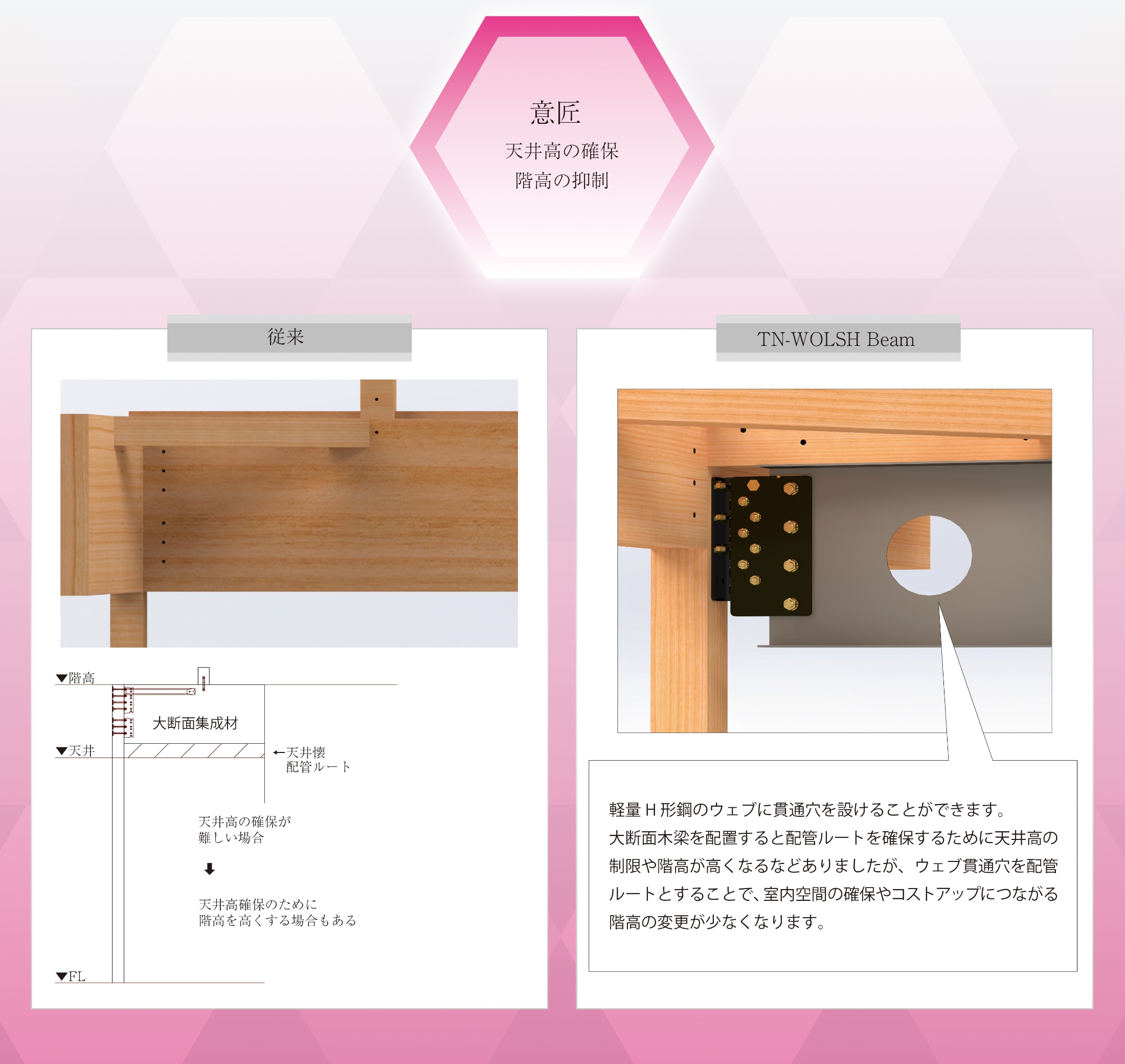

意匠

従来

大断面集成材
→天井高が確保しづらく場合により階高を調整

TN-WOLSH Beam

「ウェブ貫通穴」で配管のルートの確保
横架材成が小さくなる
→天井高の確保や階高増大の抑制に期待

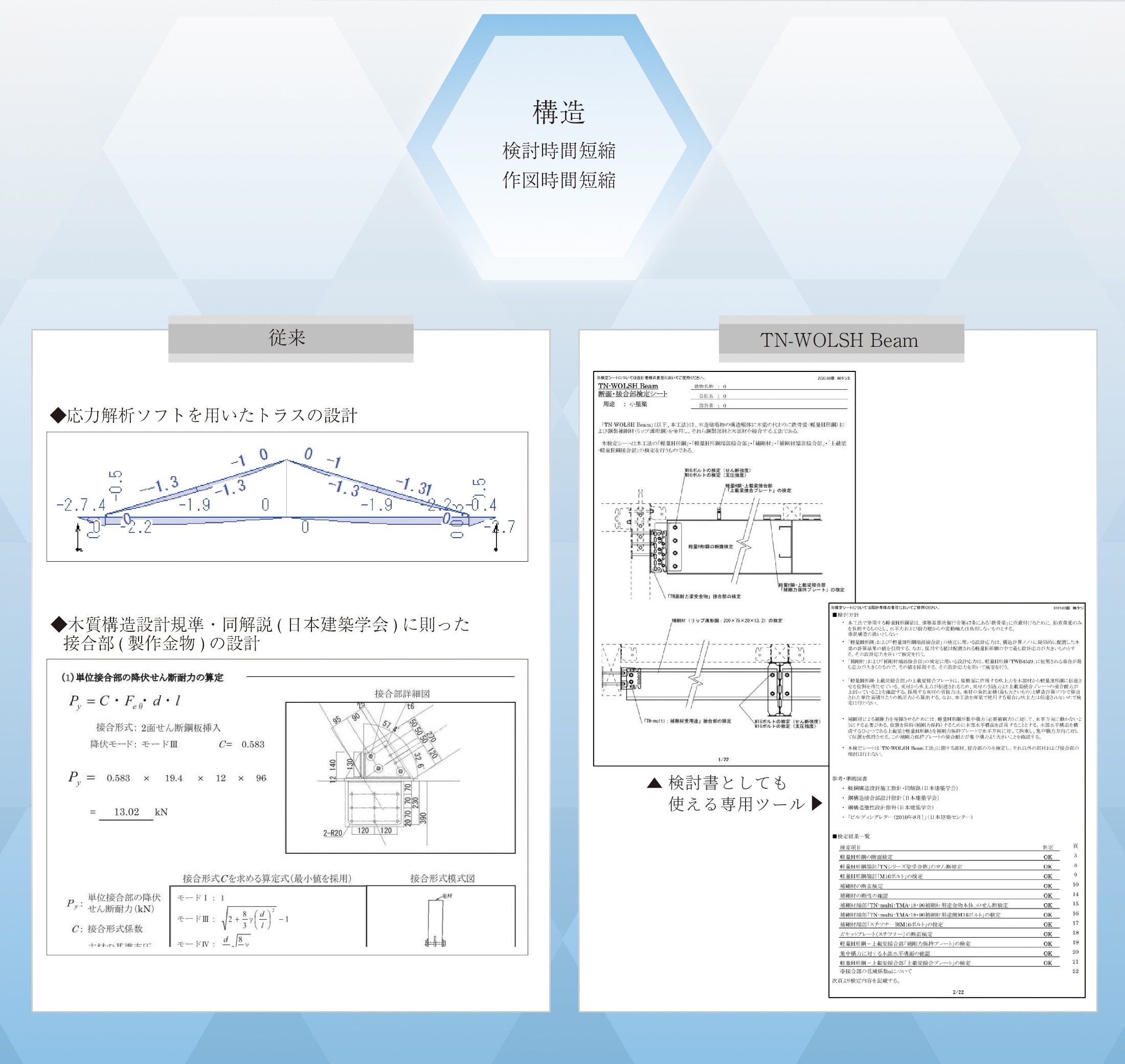

構造

従来

トラスや製作金物
→設計に数時間

TN-WOLSH Beam

専用の検定シートを用意
→設計に数分~数十分

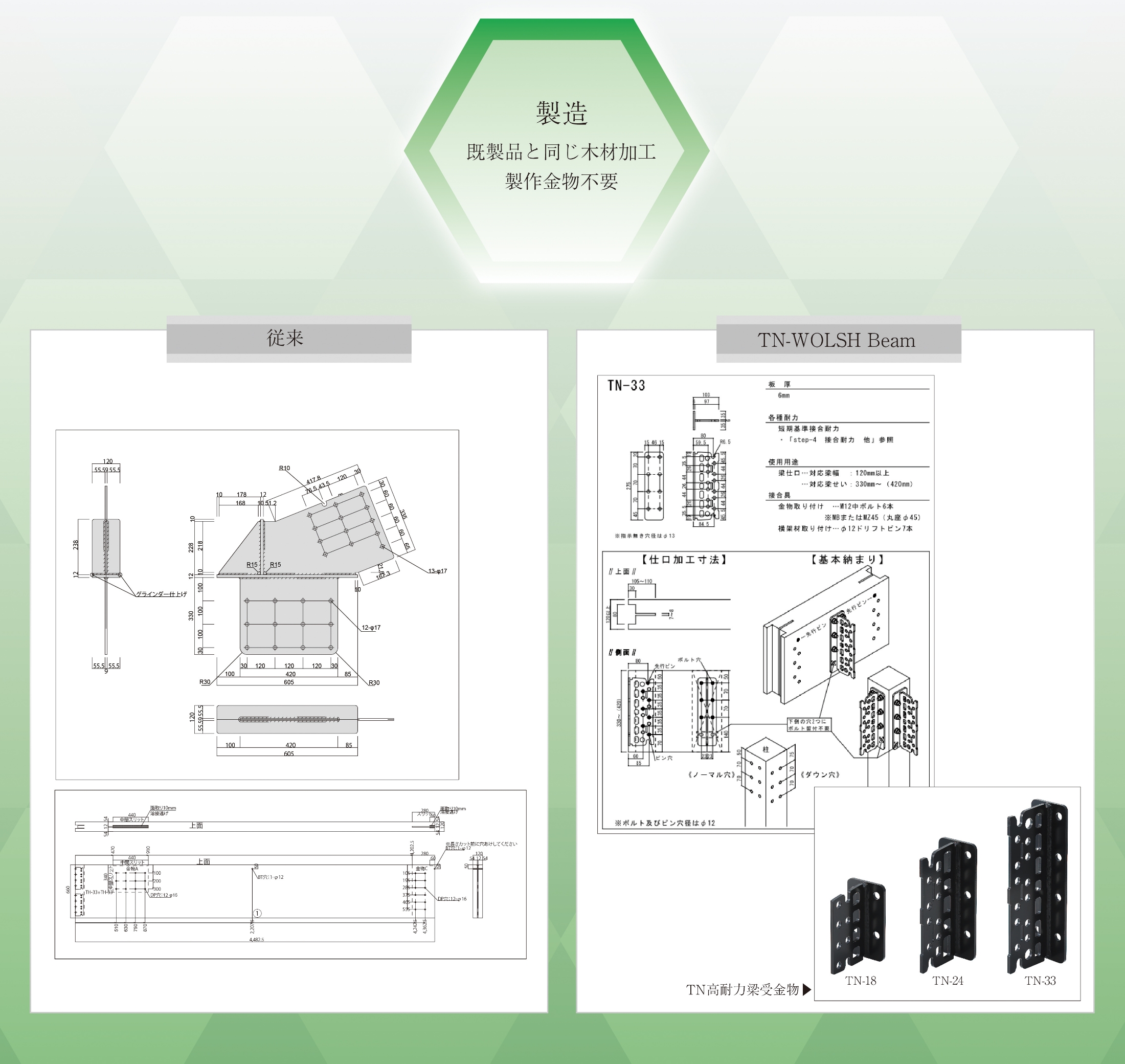

製造

従来

製作金物
→金物図の作成が必要
木材加工
→特殊加工が必要

TN-WOLSH Beam

既製品の金物を使用
→金物図作成不要
木材加工
→既製品の金物と同一の加工形状にしてシンプルに

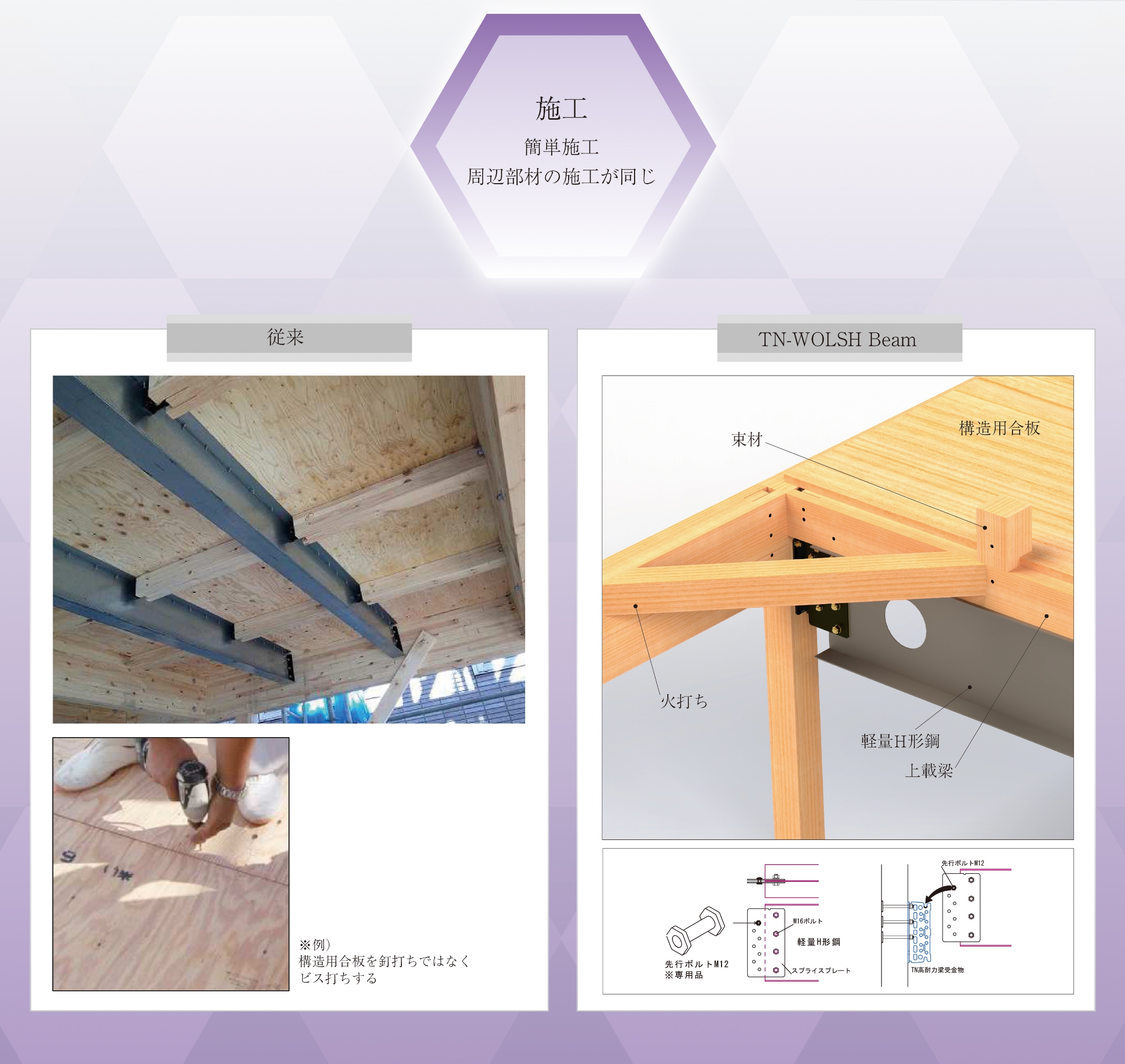

施工

従来

木造に鉄骨梁がある計画
→構造用合板や火打ちが通常に取り付けられない

TN-WOLSH Beam

軽量H形鋼の上に木梁を配置(上載梁)
→木束・構造用合板・火打ちなどが上載梁に取り付くので従来の施工方法と変わらない

木造と変わらない施工方法

金物工法での木梁を落とし込む要領（先行ピンが梁受金物に引っ掛かる）と同じように軽量H形鋼が架けられます（先行ボルトM12がTN高耐力梁受金物に引っ掛かる）。
※軽量H形鋼の上に上載梁が配置されるので、他の木部材や構造用合板などの接合も従来通りにできます。

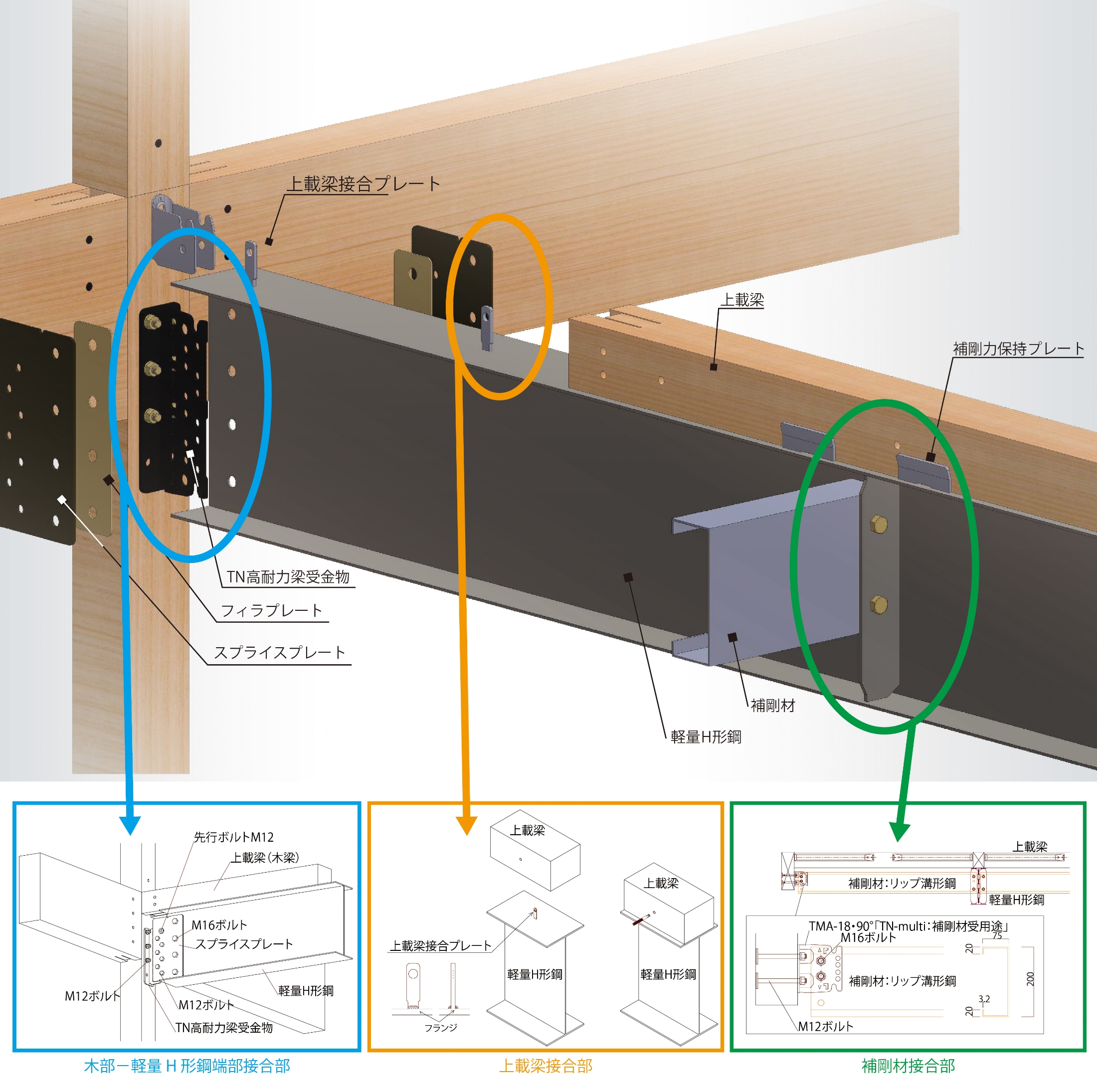

構成

木部-軽量H形鋼端部接合部

TN高耐力梁受金物による接合

ボルト締め

使用木材の規格

樹種	オウシュウアカマツ集成材 E95-F315（柱材） E105-F300（受梁材）
柱材	120mm角以上
受梁材	120mm幅以上　※梁成は仕様による

上載梁接合部

HDP-10と加工が同じ

ドリフトピン打ち込み

使用木材の規格

樹種	スギKD材　無等級
柱材	105mm角以上
受梁材	105mmまたは120mm　※梁成は仕様による

補剛材接合部

TN-multi：補剛材受用途による接合

ボルト締め

使用木材の規格

樹種	スプルース集成材 E95-F315（柱材） E105-F300（受梁材）
柱材	105mm角以上
受梁材	105mm幅以上　※梁成は仕様による

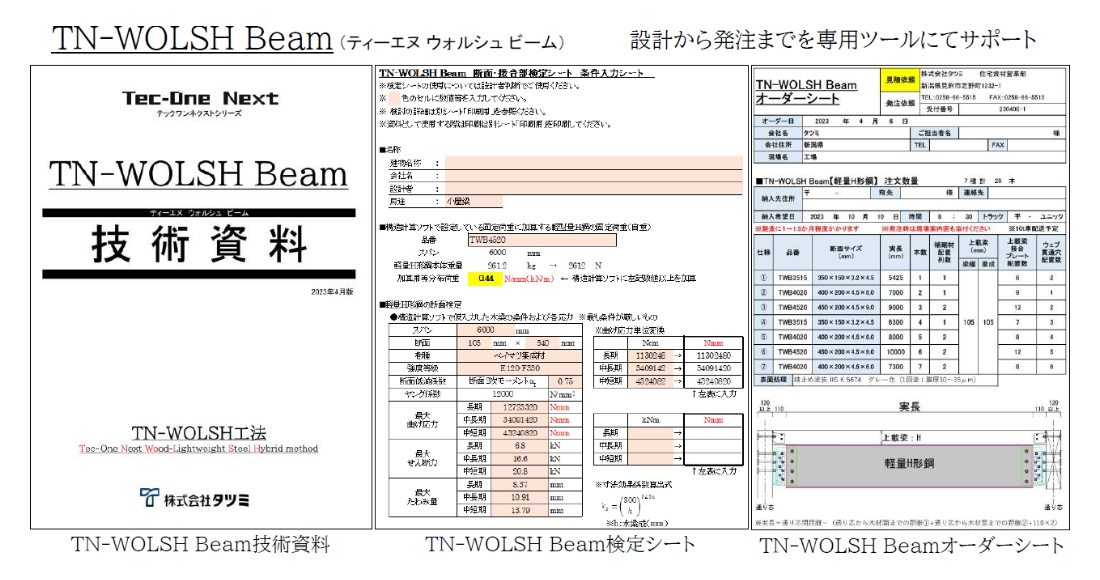

専用ツールによるサポート

構造検討書としても使用できる「TN-WOLSH Beam検定シート」や構造標準図、金物の自動積算をする「TN-WOLSH Beamオーダーシート」を用意しています。設計から発注までを専用ツールにてサポートします。

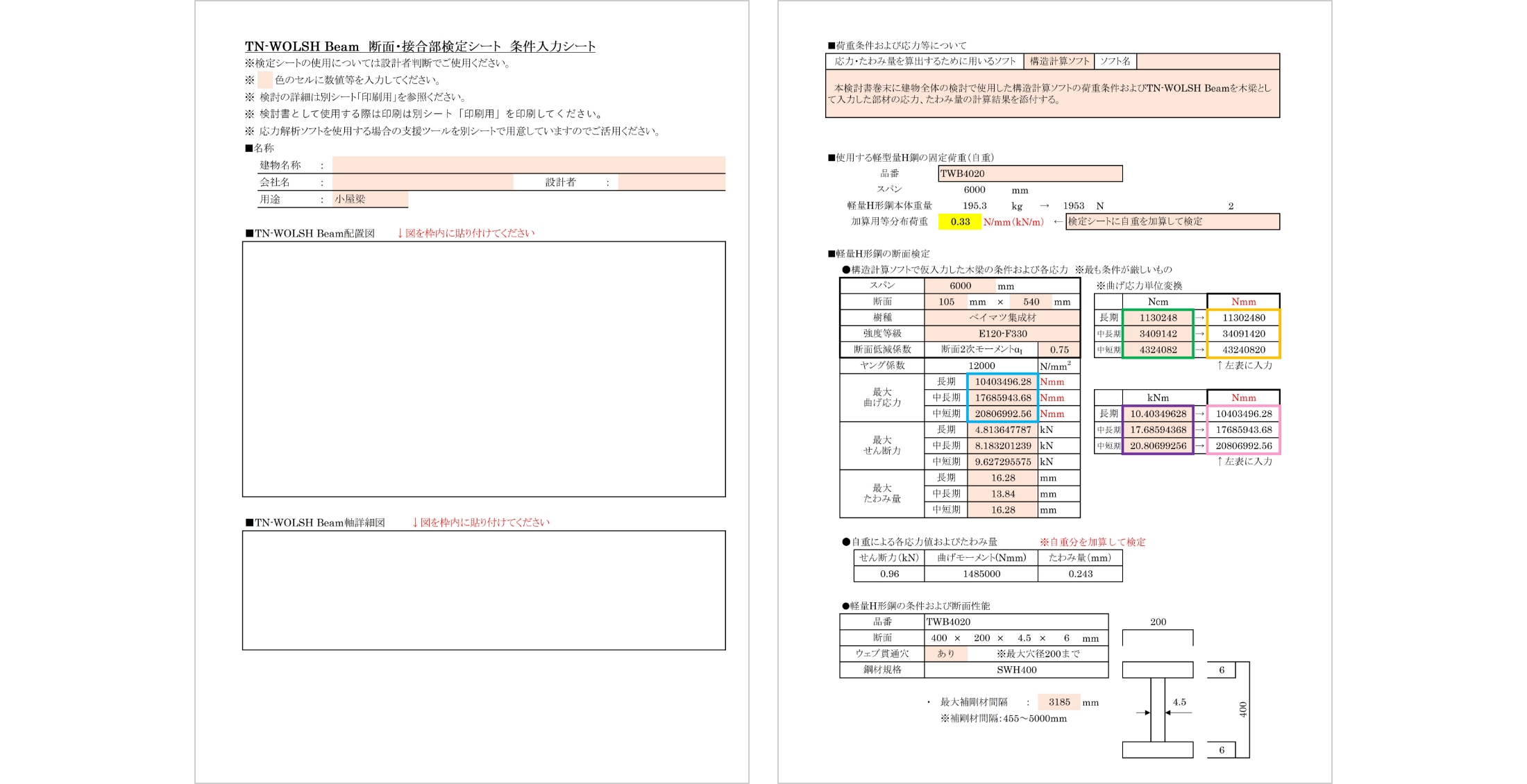

TN-WOLSH Beam検定シート

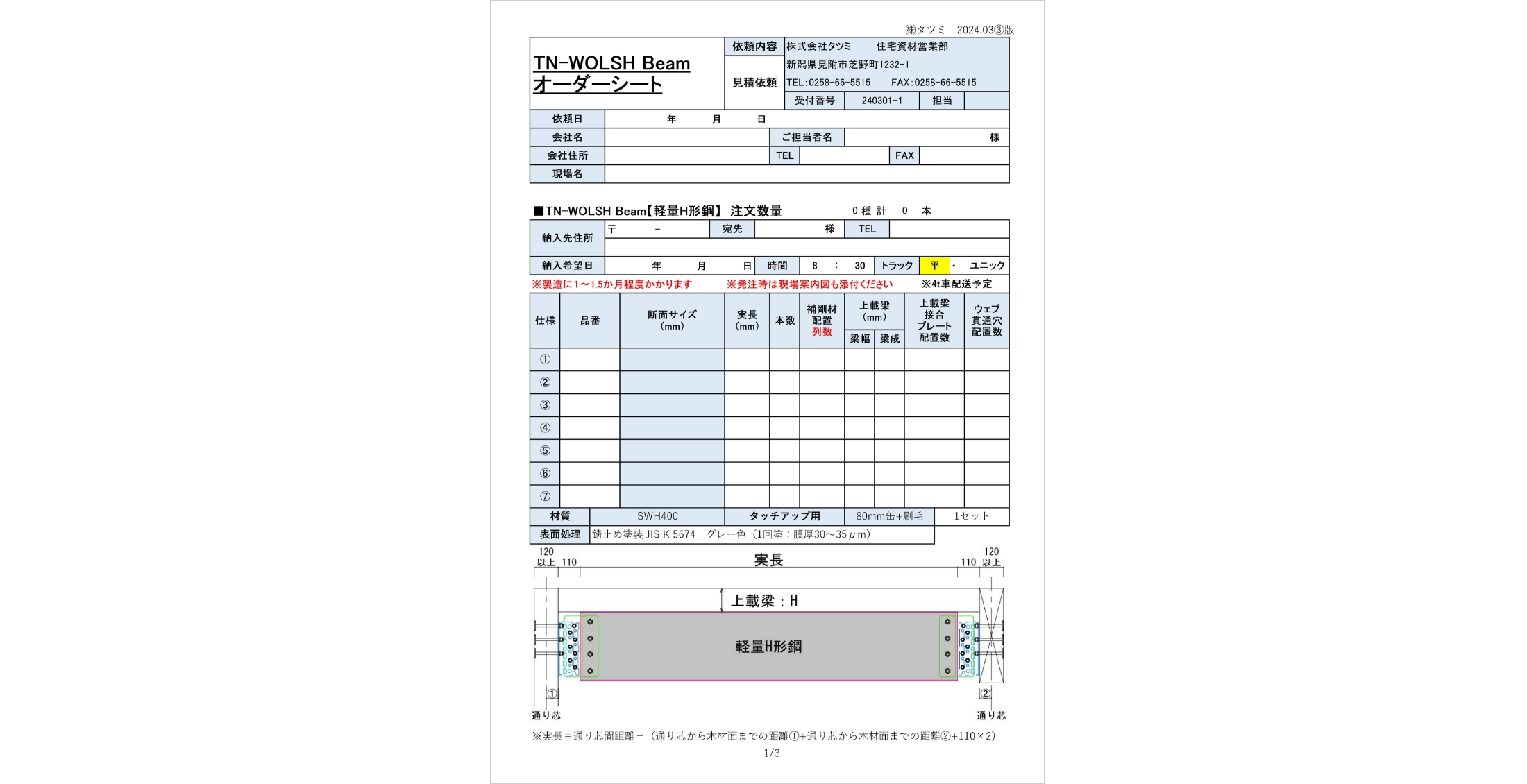

TN-WOLSH Beamオーダーシート

※『検定シート』『オーダーシート』は各種資料ダウンロード内【技術資料・設計ツール】よりダウンロードしていただけます。

説明動画

TN-WOLSH Beam検定シート
TN-WOLSH Beamオーダーシート

参考資料

参考スパン表

仕様

軽量H形鋼

品番	サイズ	材質	表面処理
TWB3515	350×150×t3.2×t4.5	SWH400	錆止め塗装 JIS K 5674
TWB4020	400×200×t4.5×t6.0
TWB4520	450×200×t4.5×t9.0

最長12mまで製造可

TN高耐力梁受金物

品番	サイズ	材質	表面処理
TN-18	100×76×135mm	SS400	カチオン電着塗装JIS G 3101
TN-24	103×76×205mm
TN-33	103×76×275mm

スライスプレート

品番	対応軽量H形鋼	対応上載梁成
SP3110	TWB3515・TWB4020	105ｍｍ
SP3115	TWB3515・TWB4020	150ｍｍ
SP3118	TWB3515・TWB4020	180ｍｍ
SP3121	TWB3515・TWB4020	210ｍｍ
SP3124	TWB3515・TWB4020	240ｍｍ
SP4010	TWB4520	105ｍｍ
SP4012	TWB4520	120ｍｍ
SP4015	TWB4520	150ｍｍ
SP4018	TWB4520	180ｍｍ
SP4021	TWB4520	210ｍｍ
SP4024	TWB4520	240ｍｍ

フィラープレート

品番	対応軽量H形鋼
FP3123	TWB3515
FP3116	TWB4020
FP40	TWB4520

補剛材（リップ溝形鋼）

サイズ	材質	表面処理
C-75×200×20×t3.2	SS400	錆止め塗装 JIS K 5674

最長5mまで製造可

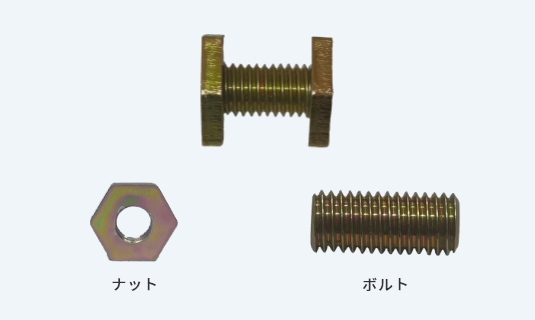

先行ボルト・ナットM12

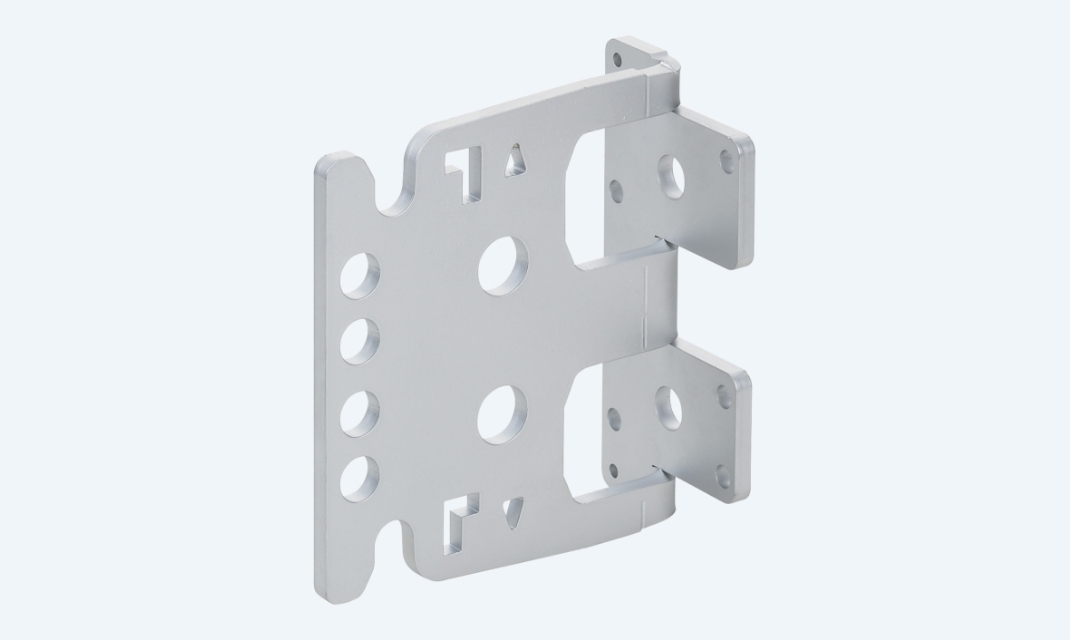

TN-multi：補剛材受用途

Q&A

TN-WOLSH Beamはどのような建築物に適していますか？

TN-WOLSH Beamは、非住宅木造建築物で無柱の大空間を形成することができます。具体的には、工場や倉庫、スポーツ施設などが挙げられます。

TN-WOLSH Beamを使用することで、どのようなことが期待できますか？

TN-WOLSH Beamは、鋼製部材を適材適所に使用し、専用ツールを取りそろえることで検討期間の短縮やコストの削減に貢献します。

構造設計：トラスや製作金物の設計にかかっていた時間を、専用の検定シートを使用することで数分に短縮できます。
製造：製作金物の場合、金物図の作成や木材加工が特殊加工となっていたものを、既製品の金物を使用することで金物図の作成が不要となり木材の特殊加工も減らせます。
施工：軽量Ｈ鋼の上に木梁を配置することで、木束、構造用合板、火打ちなどが従来と同じ方法で施工できます。
意匠：大断面集成材を使用すると天井高が確保しづらいといった問題を、TN-WOLSH Beamを使用することで横架材成の抑制ができ、さらにウェブ貫通穴の設置により天井高の確保や階高増大の抑制が期待できます。
