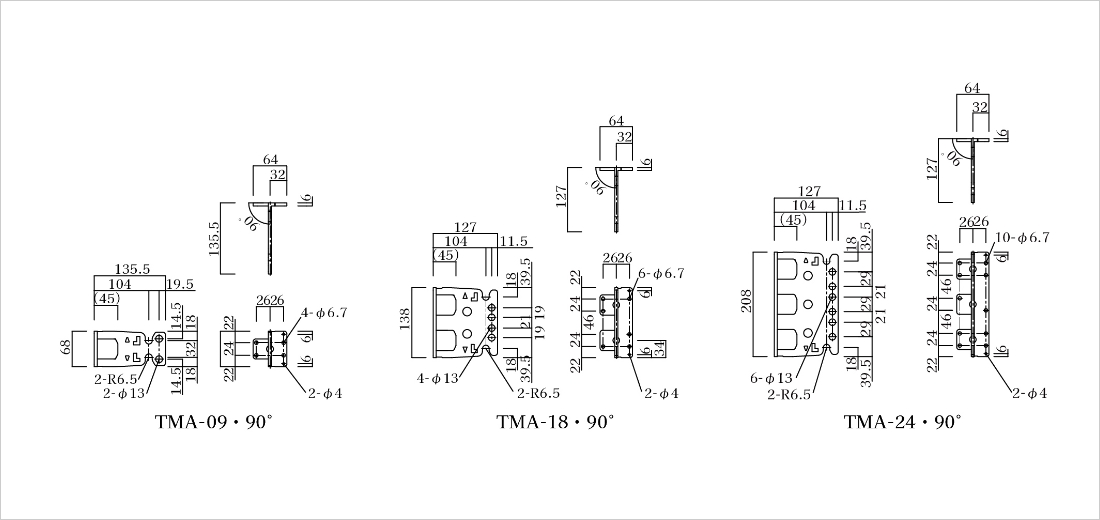

寸法図

特徴

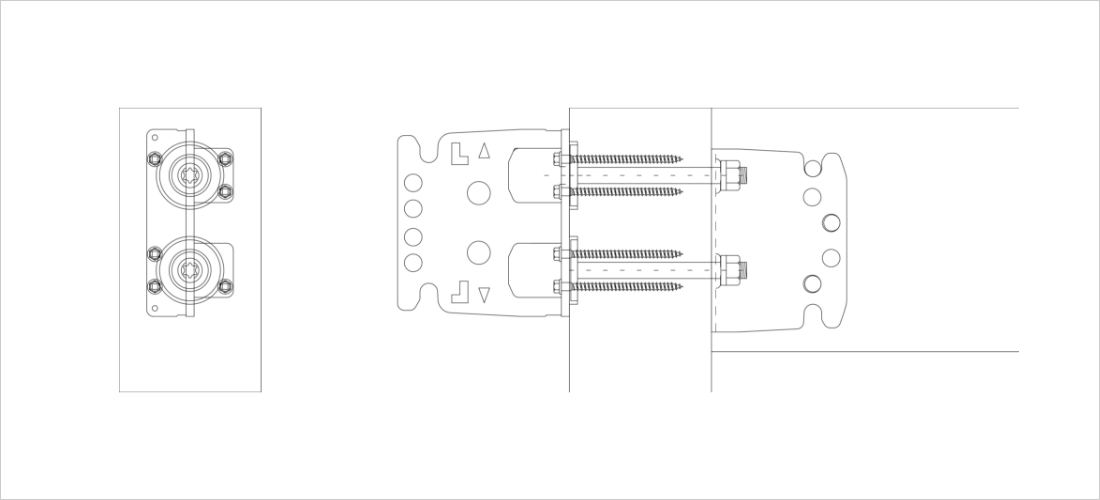

Point 1：座付きボルトがあっても取り付けられる

M12座付きボルトの座金(φ45)をよけられるビス配置のため、座金側にも取り付けることが可能です。

Point 2：仮止め用の釘穴付き

ビス留め時に金物が動かないように、または位置決めができるように仮止め用の釘穴がついてます。これにより施工の精度が向上します。

仕様

用途	リフォーム等で、梁を受けるために使用します。
サイズ	TMA-09・90°：135.5×68×64mm TMA-18・90°：127×138×64mm TMA-24・90°：127×208×64mm
材質	JIS G 3101 SS400
表面処理	ノンクロムラスパート処理

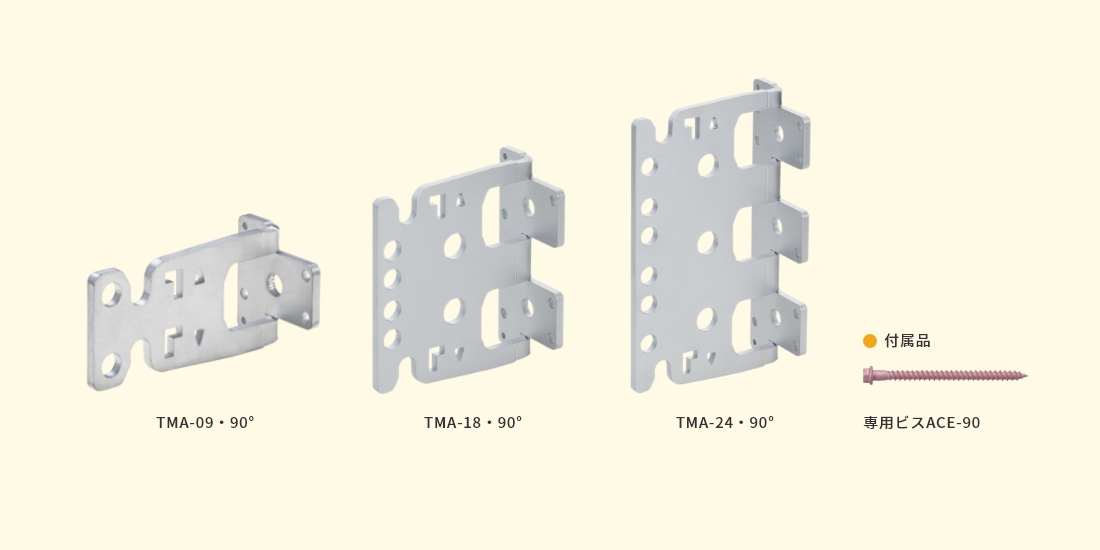

付属部品	TMA-09・90°：ビス ACE-90 4本 TMA-18・90°：ビス ACE-90 6本 TMA-24・90°：ビス ACE-90 10本
梱包	TMA-09・90°：20個/箱 TMA-18・90°：10個/箱 TMA-24・90°：6個/箱

施工方法

1. 同梱のビスにて柱材や横架材に金物を取り付けます。
2. 横架材の仕口には予め所定の位置にドリフトピンを打ち込んでおきます。(先行ピン)
   ※先行ピンを正しく打ち込むことにより、横架材を落とし込む際の落下防止になります。
3. 横架材を落とし込んだ後、残りのドリフトピンを打ち込んで固定します。

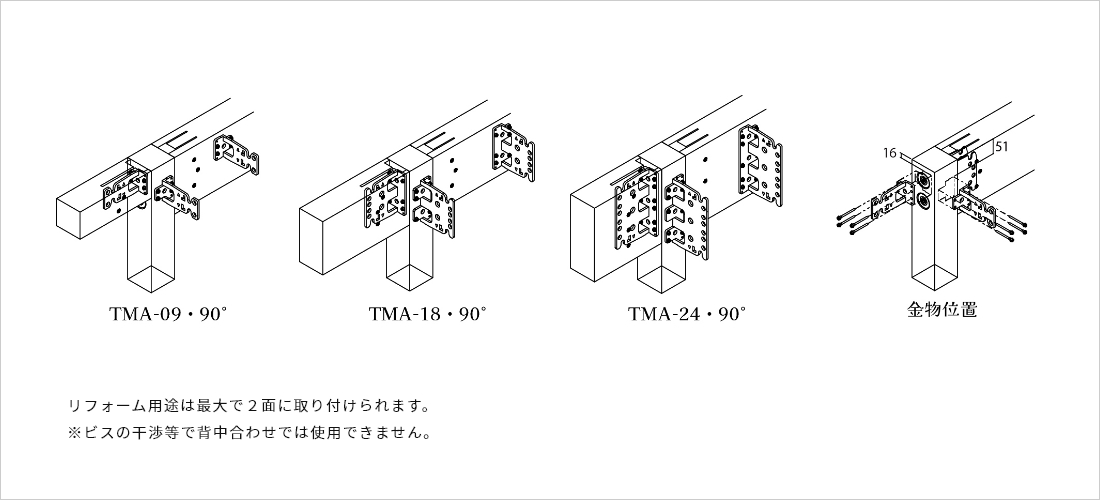

納まり図

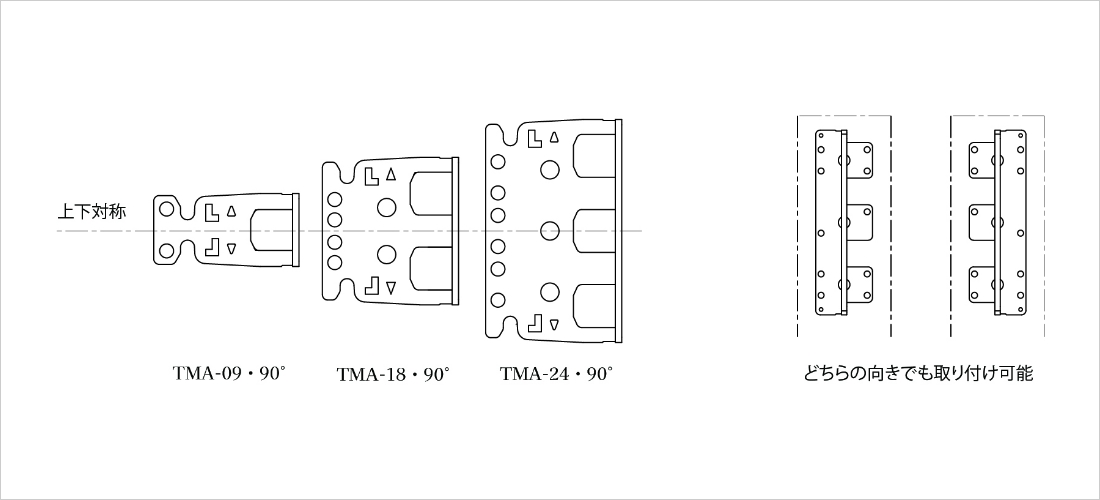

金物は上下対称なので左右方向の向きに関わらず取り付けができます。
