ホゾパイプ（GPタイプ）加工φ27

    金物CADデータはこちら 製品詳細PDFを開く 各種資料一覧はこちら

    概要

    柱・横架材の接合用金物

    用途 柱材と横架材に対して従来のホゾ加工の代わりに使用します。
    特長
    • ドリフトピンを使用して簡単に緊結できます。
    • ボルトを使用して梁受金物とも取り合います。

    基本情報

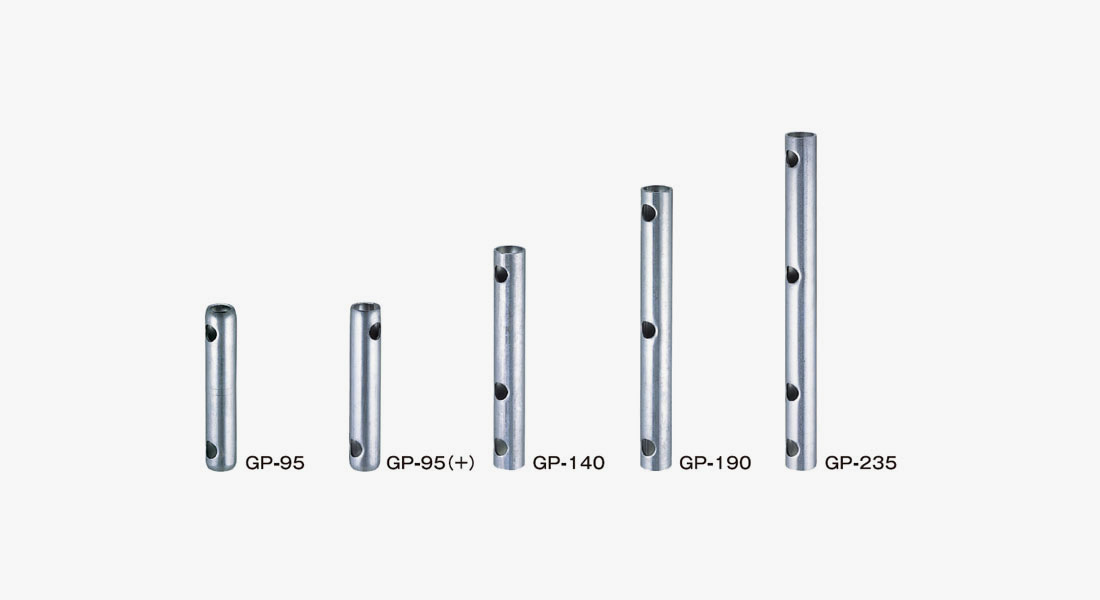

    サイズ
    • GP-95：φ26.5×131mm
    • GP-95（＋）：φ26.5×131mm
    • GP-140：φ26.5×176mm
    • GP-190：φ26.5×226mm
    • GP-235：φ26.5×271mm
    材質 JIS G3444 STK400
    表面処理 新溶融めっき
    梱包
    • GP-95：50本/ケース
    • GP-95（＋）：50本/ケース
    • GP-140：30本/ケース
    • GP-190：30本/ケース
    • GP-235：30本/ケース
