ホールダウンパイプ（HDPタイプ）加工φ22

    金物CADデータはこちら 製品詳細PDFを開く 各種資料一覧はこちら

    概要

    柱・横架材接合用金物

    用途 柱材と横架材に対して従来のホゾ加工の代わりに使用します。
    特長
    • ドリフトピンを使用して簡単に緊結できます。
    • ボルトを使用して梁受金物とも取り合います。
    • GPタイプよりも高い引抜耐力があります。

    基本情報

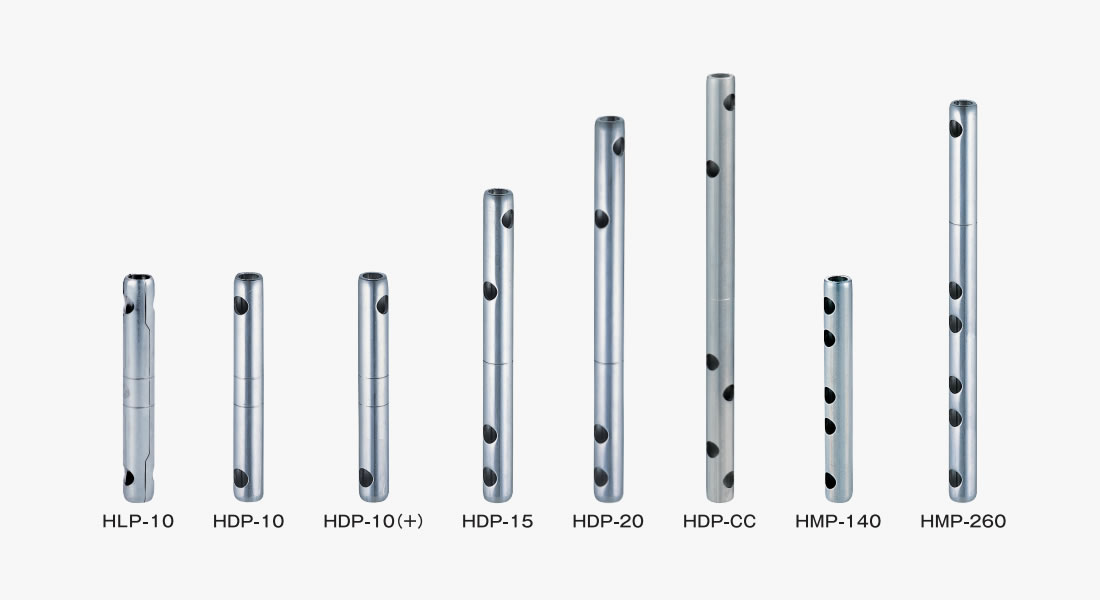

    サイズ
    • HLP-10：φ21.7×156mm
    • HDP-10：φ21.7×156mm
    • HDP-10（＋）：φ21.7×156mm
    • HDP-15：φ21.7×216mm
    • HDP-20：φ21.7×266mm
    • HDP-CC：φ21.7×331mm
    • HMP-140：φ21.7×176mm
    • HMP-260：φ21.7×296mm
    材質 JIS G3444 STK500（HDP-15・HDP-20・HDP-CCはSTK540）（HLP-10はNSDHS）
    表面処理 新溶融めっき
    梱包
    • HLP-10：60本/ケース
    • HDP-10：60本/ケース
    • HDP-10（＋）：60本/ケース
    • HDP-15：20本/ケース
    • HDP-20：20本/ケース
    • HDP-CC：30本/ケース
    • HMP-140：30本/ケース
    • HMP-260：20本/ケース
