補強金物

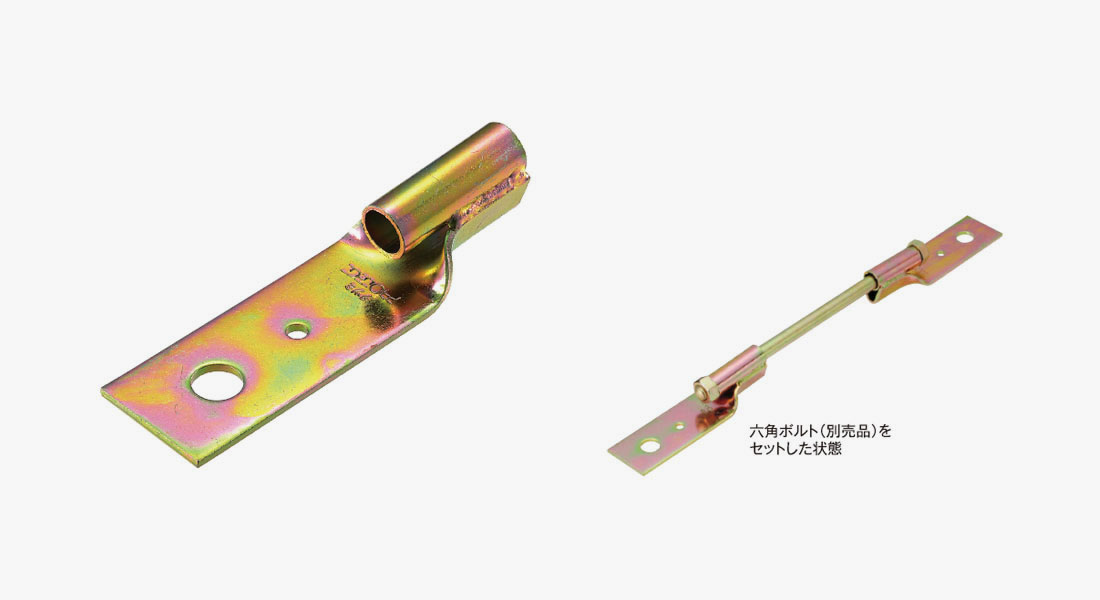

ホールダウンエースⅡ HDA

  • HDA-15 告示1460号表三（と）
  • HDA-35 告示1460号表三（ぬ）

金物CADデータはこちら 製品詳細PDFを開く 各種資料一覧はこちら

概要

用途 基礎と柱、土台・横架材と柱、及び上下階の柱の緊結に使用します。
特長
  • アンカーボルトを通す穴はルーズホールになっています。
  • 柱側はビスで留めつけるだけなので、施工が容易です。

基本情報

サ イ ズ
  • HDA-15：L＝145
  • HDA-35：L＝230
材　　質 JIS G 3131 SPHC
表面処理 JIS H 8610 電気亜鉛めっき3級 3価クロメート
（Ep-Fe/Zn8 3価クロメート）（TR-173：JASCO）
付属部品
  • HDA-15╱専用ビス（M5頭六角段付四角穴付）：5本　M16ワッシャー：1個
  • HDA-35╱専用ビス（M5頭六角段付四角穴付）：9本　M16ワッシャー：1個
承　　認 （一財）建材試験センター　HDA-15：04A0046　HDA-35：04A0047
梱　　包
  • HDA-15：18セット╱ケース
  • HDA-35：10セット╱ケース
金物CADデータはこちら
製品詳細PDFを開く
各種資料一覧はこちら
